GFM
GFM preisgünstige Aluminium- oder Edelstahl-Thermomassendurchflussmesser.
Herunterladen
GFM sind kompakte Massendurchflussmesser, die zur Messung der Durchflussraten von Gasen entwickelt wurden. Durch die Verwendung der Thermomassendurchflussmessung bieten diese Messgeräte Genauigkeit und hohe Kosteneffizienz.
Jeder dieser Durchflussmesser ist mit einem fortschrittlichen „U“-förmigen Rohrsensor ausgestattet, der zusammen mit Durchflusselementen aus Aluminium und Messing für nicht korrosive Gase oder 316 Edelstahl für korrosive Anwendungen verwendet wird.

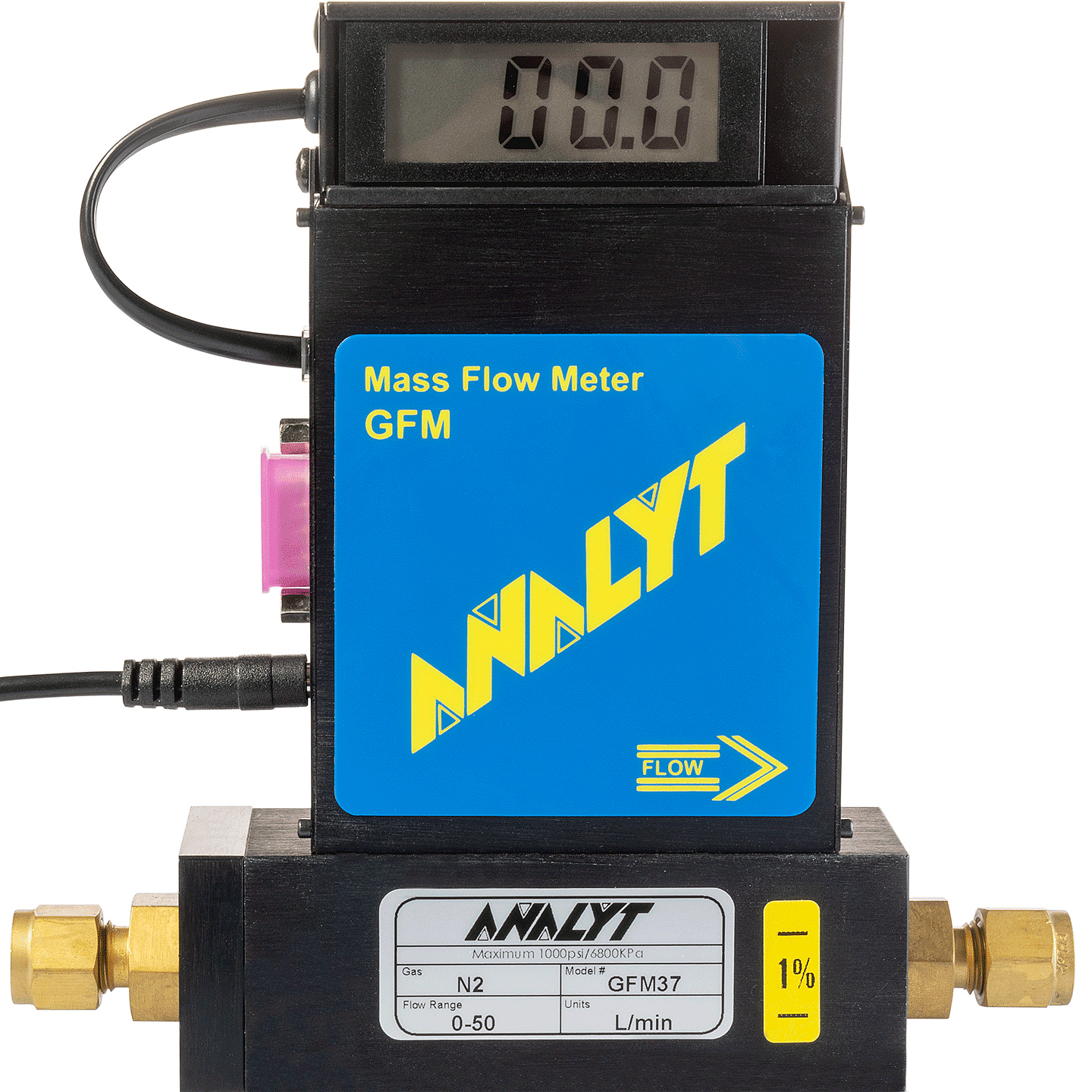

Das in die Oberseite des Transducers eingebaute LCD-Display ist um 90 Grad neigbar, um optimalen Lesekomfort zu bieten. Es ist mit einem Standardmodularstecker mit dem Transducer verbunden und kann problemlos für Fernleseinstallationen entfernt werden. Transducer ohne LCD-Display werden für OEM-Anwendungen angeboten.
GFM-Massendurchflussmesser können für Durchflussbereiche von 10 smL/min bis 1000 sL/min N2 konfiguriert werden. Die Durchflussmesser können mit 1/4”, 3/8”, 1/2” Kompressionsanschlüssen und 3/4” FNPT-Anschlüssen an den Prozess angeschlossen werden. Optionale Anschlüsse sind verfügbar. Sie können als Tischgeräte verwendet oder mit Schrauben an der Basis montiert werden.
GFM kann mit einem TIO aufgerüstet werden, um digitale Kommunikation, bis zu 47 verschiedene volumetrische und Massendurchflusseinheiten und Totalizer hinzuzufügen.
| Genauigkeit | GFM 17, 37, 47: +/- 1,0 % des vollen Skalenwerts. GFM 57, 67, 77: +/- 1,5 % des vollen Skalenwerts. |
| Kalibrierungen | Durchgeführt unter Standardbedingungen (1013 hPa) & (21,11°C). |
| Reproduzierbarkeit | +/- 0,25 % des vollen Skalenwerts. |
| Reaktionszeit | 2 Sekunden auf innerhalb von +/-2 % der Durchflussrate, über 25 Sekunden bis 100 % des vollen Skalenwerts. |
| Gas Temp. & ambient Temp. | Gastemperatur (0°C bis 50°C). Umgebungstemperatur (-10°C bis 50°C). |
| Ausgangssignale | Linear 0-5 Vdc, und 4-20mA 0-500 Ohm Schleifenwiderstand. |
| Gasdruck | GFM 17, 37, 47: Max. 70 barg. Optimaler Druck 1,4 barg. GFM 57, 67, 77: Max. 34,5 barg. Optimaler Druck 1,4 barg. |
| Materialien | Eloxiertes Aluminium, Messing und Viton-O-Ringe für Aluminium-Modelle. 316 Edelstahl und Viton-O-Ringe (Optionale Buna, EPR oder Kalrez) für Edelstahl-Modelle. |
| Anschlüsse | GFM 17: 1/4″ Kompressionsanschlüsse, Optional: 6mm, 3/8″ und 1/8″ Kompressionsanschlüsse oder 1/4″ VCR®. GFM 37: 1/4″ Kompressionsanschlüsse, Optional: 6mm und 3/8″ Kompressionsanschlüsse oder 1/4″ VCR®. GFM 47: 3/8″ Kompressionsanschlüsse. GFM 57: 3/8″ Kompressionsanschlüsse. GFM 67: 1/2″ Kompressionsanschlüsse. GFM 77: 3/4″ Kompressionsanschlüsse oder FNTP-Anschlüsse. |
| Beschreibung | Artikelnummer | |
|---|---|---|
| Fernablesung des LCD-Displays mit 3 Fuß langem Kabel. | 17/R |  |
| Universal- Fußplatte : Eine universelle Tischplatte, die häufig mit unseren Durchflussmessern, Reglern oder Rotametern verwendet wird. | 35780 |  |
| Pelicase für maximalen Schutz während des Transports | 1200-000-110E |  |
