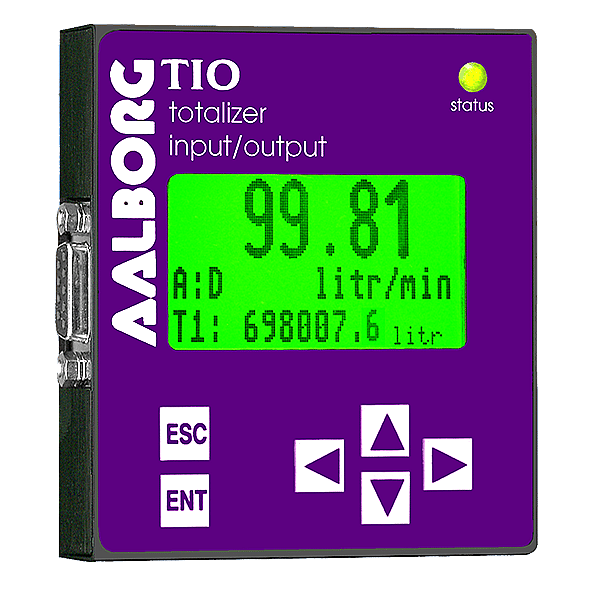

TIO Zubehör Totalisator Eingang/Ausgang
TIO-Zubehör für GFM/GFC
Herunterladen
TIOs sind für GFM- und GFC-Durchflussmesser und -Regler konzipiert. Sie ermöglichen die Hinzufügung einer analogen 0-5 Vdc, 5-10 Vdc, 0-10 Vdc, 4-20mA Ein-/Ausgangsschnittstelle, wo Durchflussanzeigen/-regelungen und Totalisatoren oder Alarmfunktionen erforderlich sind.
Sie können auch die Durchflussrate und/oder Totalisatorfunktionen über optisch isolierte Impulsausgänge oder serielle Kommunikation übertragen, falls gewünscht.
Das grafische LCD-Display hat große 13 mm (0,51″) Ziffern für die Durchflussrate und 5,5 mm (0,21″) für den Totalisator und kann vom Benutzer so eingestellt werden, dass es gleichzeitig verschiedene Kombinationen der Durchflussparameter anzeigt: Durchflussrate, Totalisatoren, Durchflussalarme und Diagnoseereignisse. Alle Konfigurationsparameter sind leicht über ein einfaches Benutzeroberflächenmenü zugänglich, das von einem 6-Tasten-Tastenfeld gesteuert wird und passwortgeschützt werden kann.
| ADC/DAC-Auflösung | 12 bit. |
| Analoge EINGÄNGE | 0-5 Vdc, 4-20 mA, 5-10 Vdc (per Jumper wählbar), 0-10 Vdc (Sonderbestellung). |
| Analoge AUSGÄNGE | 0-5 Vdc, 4-20 mA (per Jumper wählbar). |
| LCD | 128×64 Grafik-LCD mit sofortiger Durchflussanzeige und Gesamtvolumenanzeige. Einstellbarer LCD-Kontrast und Hintergrundbeleuchtung. |
| Keypad | Lokale 6 taktile Drucktasten. |
| Impuls-AUSGANG | Benutzerprogrammierbar, optisch isoliert, mit voreingestelltem aktiven Niedrigzeitintervall (10 – 6550 ms). |
| Digitale AUSGÄNGE | Zwei programmierbare, optisch isolierte, UCE @ 40Vdc, ICE @ 150 mA (Spannungsisolation: 250 Vrms). |
| Digitale Schnittstelle | RS-232 oder RS-485 (Multidrop-Fähigkeit bis zu 64 Geräte). Maximal 255 Adressen (nur für RS-485-Option). RS232 oder RS485 2-Draht. |
| Leistungsanforderungen | 12 – 26 Vdc (bis zu 60 mA maximal). |
| Schnittstellenanschlüsse | Prozess-I/O-Signale und digitale RS-232/RS-485-Schnittstelle – Miniatur-9-poliger weiblicher D-SUB-Stecker. Digitale optisch isolierte Ausgänge: TERM BLOCK HEADER 4POS 3,5MM Männliche Pins, abgeschirmt. |
| Betriebstemperatur | -10 °C bis +70 °C (14°F bis +158 °F) |
| Abmessungen | 86.4 x 76.2 x 19.1 mm |
| Gewicht | 125g |
| Beschreibung | Artikelnummer |
|---|---|
| Montagesatz für GFM-Durchflussmesser, abgeschirmtes Kabel mit zwei 9-poligen D-Steckverbindern für Prozesssignale und Kommunikationszweig. Erforderlich für die digitale Kommunikation mit Host-PC oder SPS. | KIT-TM-DD |
| Montagesatz für GFM-Durchflussmesser, 4-adriges Kabel zwischen GFM RJ11 und TIO 9-poligem D-Stecker. 5-10 Vdc Eingang, keine digitale Kommunikation. | KIT-TM-RD |
| Montagesatz für GFM-Durchflussmesser, Flachbandkabel zwischen GFM und TIO 9-poligen D-Steckverbindern. 0-5 Vdc Eingang, keine digitale Kommunikation. | KIT-TM-FD |
| Montagesatz für GFC-Durchflussregler, abgeschirmtes Kabel mit EUROPA-Stecker 230 Vac bis 12 Vdc Netzteil, Kommunikationszweig. | KIT-TC-230EU-2C |
| Montagesatz für GFC-Durchflussregler, abgeschirmtes Kabel mit EUROPA-Stecker 230 Vac bis 12 Vdc Netzteil. Ohne digitale Kommunikation. | KIT-TC-230EU-2N |
| Montagesatz für GFC-Durchflussregler, abgeschirmtes Kabel mit EUROPA-Stecker 230 Vac bis 24 Vdc Netzteil, Kommunikationszweig. | KIT-TC-230EU-4C |
| Montagesatz für GFC-Durchflussregler, abgeschirmtes Kabel mit EUROPA-Stecker 230 Vac bis 24 Vdc Netzteil. Ohne digitale Kommunikation. | KIT-TC-230EU-4N |
