XFM

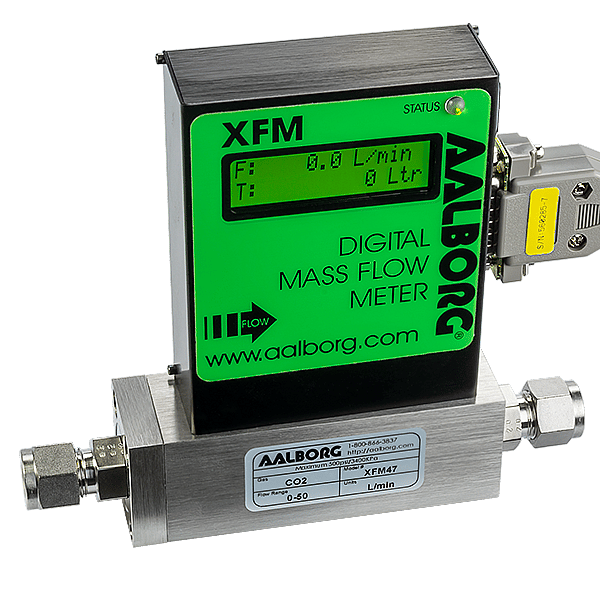

XFM preisgünstige Aluminium- oder Edelstahl-Digital-Thermischen-Massen-Durchflussmesser.
Herunterladen
XFM sind kompakte Massen-Durchflussmesser, die zur Messung von Gasdurchflussraten entwickelt wurden. Durch die thermische Massendurchflussmessung bieten diese Messgeräte Genauigkeit und können Kalibrierungen für bis zu 10 verschiedene Gase speichern.
XFM-Messgeräte umfassen: Hoch- und Niederdurchflussalarm, programmierbaren Durchflusstotalisator, automatische Nullpunktjustierung, 2 Relaisausgänge, wählbare 0-5 Vdc/4-20 mA Analogausgänge und optionales 2×16 Zeichen LCD-Display.
Diese Messgeräte bieten eine digitale Schnittstelle mit RS-232- oder RS-485-Kommunikationsprotokollen (optional Profibus DP). Daten umfassen: Durchfluss, CPU-Temperatur, Auto-Null, Totalisator- und Alarmeinstellungen, Gastabelle, Umrechnungsfaktoren und Auswahl der Ingenieureinheiten, dynamische Antwortkompensation und Linearisierungstabellenanpassung.
Die Messgeräte können für Durchflussbereiche von 5 smL/min bis 1000 sL/min N2 konfiguriert werden. Sie können mit 1/4”, 3/8”, 1/2” Kompressionsfittings und 3/4” FNPT-Fittings an den Prozess angeschlossen werden. Optionale Fittings sind verfügbar. Sie können als Tischgeräte oder mit Schrauben an der Basis montiert verwendet werden.
| Genauigkeit | +/- 1,0% des vollen Skalenwerts bei Kalibrierungstemperatur und -druck. |
| Kalibrierungen | Durchgeführt unter Standardbedingungen (1013 hPa) und (21,11°C). |
| Reproduzierbarkeit | +/- 0,15% des vollen Skalenwerts. |
| Reaktionszeit | 2 Sekunden bis innerhalb von +/-2% der Durchflussrate, über 25% bis 100% des vollen Skalenwerts. |
| Gas temp. & ambient temp. | Gastemperatur (0°C bis 50°C). Umgebungstemperatur (-10°C bis 50°C). |
| Ausgangssignale | Linear 0-5 Vdc und 4-20mA 0-500 Ohm max. Schleifenwiderstand. |
| Gasdruck | Max. 34,5 barg. Optimaler Druck 1,7 barg. |
| Materialien | Aluminium-Modelle: eloxiertes Aluminium, Messing, 316 Edelstahl, Viton® O-Ringe. Edelstahl-Modelle: 316 Edelstahl, Viton® O-Ringe. Optionale O-Ring-Materialien: Buna-N®, EPR® (Ethylen-Propylen) oder Kalrez® |
| Anschlüsse | XFM 07: 1/8″ Kompressionsfittings. Optional: 1/4″ Kompressionsfittings. XFM 17: 1/4″ Kompressionsfittings. Optional: 1/8″, 3/8”, 6 mm Kompressionsfittings, 1/4″ VCR. XFM 37: 1/4″ Kompressionsfittings. Optional: 3/8″, 6 mm Kompressionsfittings, 1/4″ VCR. XFM 47: 3/8″ Kompressionsfittings. XFM 57: 3/8″ Kompressionsfittings. XFM 67: 1/2″ Kompressionsfittings. XFM 77: 3/4″ FNPT. Optional: 3/4″ Kompressionsfittings. |
| Beschreibung | Artikelnummer | |
|---|---|---|
| Stromversorgung / Kabelsatz 230VAC EU-Stecker 12Vdc mit 6 Fuß langer Kommunikationsschnittstelle, offene Enden (kein Support für analoge Schnittstelle und Relaisausgang). (Optional). | PS-XFM-230EU-2 | |
| Stromversorgung / Kabelsatz 230VAC EU-Stecker 12Vdc mit 6 Fuß langer Kommunikationsschnittstelle, offene Enden mit Support für analoge Schnittstelle und Relaisausgang. (Optional). | PS-XFM-230EU-2-A | |
| USB-zu-RS232-Konverter. | 35782 |  |
| USB-zu-8x-RS232-Konverter. | USB-RS232 |  |
| Universal- Fußplatte : Ein universeller Tischständer, der häufig mit unseren Durchflussmessern, Controllern oder Rotametern verwendet wird. | 35780 |  |
| Pelicase für maximalen Schutz während des Transports | 1200-000-110E |  |
