Parallel Particle Impactors (PPIs)
Der PPI Impaktor ist ein kleiner Probensammler mit 4 Impaktoren in einem Gerät, das den ACGIH/ISO/CEN-Konventionen für lungengängige und thorakale Stoffe am nächsten kommt.
Die Parallel Particle Impactors (PPIs) sind leistungsstarke, wiederverwendbare Thorax- und Feinstaubprobensammler. Das patentierte Design [*]{US-Patent Nr. 7,073,402} vereinigt die Leistung von 4 Impaktoren in einem kleinen, leitfähigen Probensammler aus Aluminium, der nur 93g wiegt. Der PPI gehört zur Kategorie selektive Probenahme nach Partikelgröße.

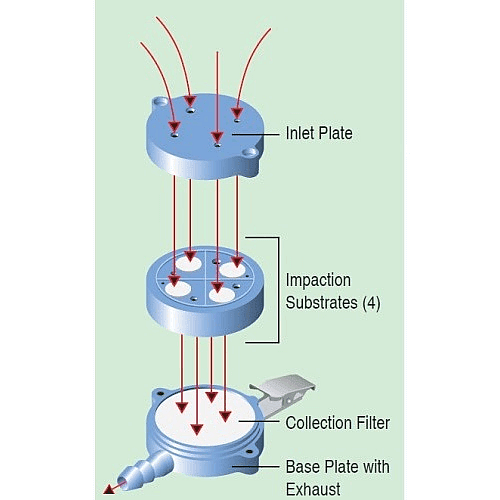

Wie arbeitet ein Parallel Particle Impactor (PPI)?
Vier kleine Impaktoren sitzen im Einlassbereich des Gerätes. Jeder hat einen einzigartigen 50%-Cut-Point und steuert ein Viertel der ISO-CEN-Kurve an, was eine präzise Anpassung entlang der gesamten Kurve ermöglicht. Eine Pumpe saugt Luft durch die Einlassdüse jedes Impaktors. Partikel, die größer sind als der jeweilige Cut-Point, werden auf dem porösen, geölten Impaktionssubstrat zurückgehalten, kleinere Partikel gelangen zur Analyse auf den 37-mm-Standardsammelfilter. Vorgeölte, poröse Einwegsubstrate aus Kunststoff schließen größere Partikel fest ein und verringern so die Auswirkungen von Partikelansammlungen und -sprüngen. Anders als bei anderen Probensammlern hängt die Effizienz des PPI nicht vom gesammelten Partikeltyp ab.
Welcher PPI Impaktor für welchen Durchfluss?
- 8 l/min lungengängig (225-383): erhöhte Empfindlichkeit für WEL/TWA-Kieselsäure und andere Verbindungen mit niedrigen Zielkonzentrationen, ideal für kurzfristige Überwachung; in MDHS 14/4 erwähnt
- 4 l/min lungengängig (225-382): höherer Durchfluss und Einsatz eigensicherer Personenpumpen
- 2 l/min lungengängig (225-380): ideal für die standardisierte WEL/TWA-Probenahme
- 2 l/min thorakal (225-381): ideal für Metallbearbeitungsflüssigkeiten oder die WEL/TWA-Überwachung von Schwefelsäure oder anderen Verbindungen mit einem Thoraxgrenzwert; in MDHS 14/4 erwähnt
Welche Filter und Substrate braucht der PPI Impaktor?
Möglich sind ein 37 mm Quarzfilter (5,0 µm Porengröße), ein 37 mm PTFE-Filter (2,0 µm Porengröße, NIOSH 5524) oder ein 37 mm MCE-Filter (Porengröße 0,8 µm), jeweils auf einem Zellulosepad oder Edelstahlsieb zur Filterunterstützung. Pro Probe sind vier vorgeölte Impaktionssubstrate nötig. Einwegimpaktoren (PPIs) aus Plastik sind ebenfalls erhältlich.
* US-Patent Nr. 7,073,402
| Parameter | Value |
|---|---|
| Durchflussrate | 2 L/min atemfähig oder thorakal und 4 oder 8 L/min atemfähig |
| Probenmedium | 37 mm Quarzfilter, 5,0 µm Porengröße, 37 mm PTFE-Filter, 2,0 µm Porengröße (NIOSH 5524) oder 37 mm MCE-Filter, Porengröße 0,8 µm. Verwenden Sie ein Zellulosepad oder ein Edelstahlsieb zur Filterunterstützung. |
| Gehäusematerial | Leitfähiges Aluminium |
| Prallplatte | Vier 3/8 Zoll (ca. 9,5 mm) Durchmesser vorgeölte poröse Kunststoffscheiben |
| Analyse | Gravimetrisch oder chemisch |
| Schläuche | 1/4 inch (6.25mm) ID |
| Abmessungen | Height: (clip to exhaust): 10.8 cm Diameter: 4.6 cm Depth: 3.0 cm |
| Gewicht | 93.6 g |
| Beschreibung | Packungs-größe | Artikelnummer | ||
|---|---|---|---|---|

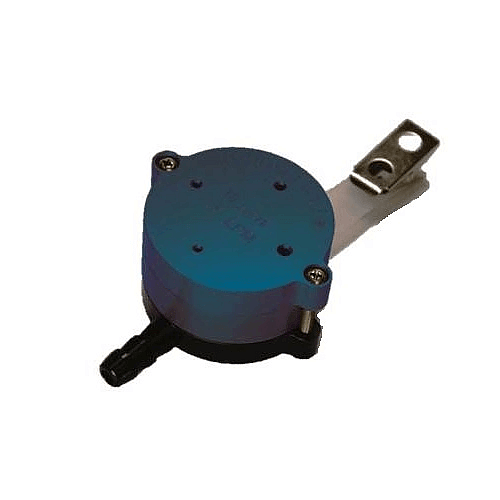

| PPI für thorakale Stoffe (blau), 2 l/min, Aluminium (benötigt Substrate, Filter und Stützen) | Je | 225-381 | | |

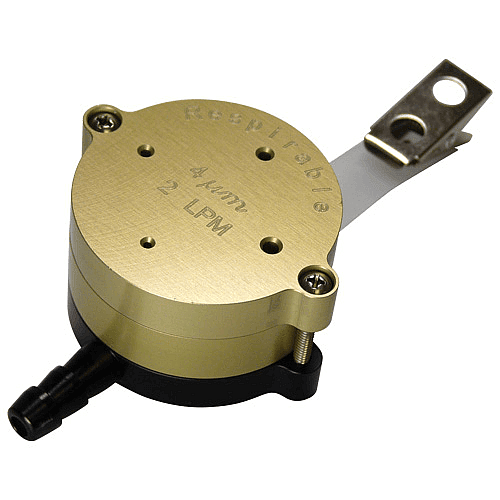

| PPI für lungengängige Stoffe (gold), 2 l/min, Aluminium (benötigt Substrate, Filter und Stützen) | Je | 225-380 | | |

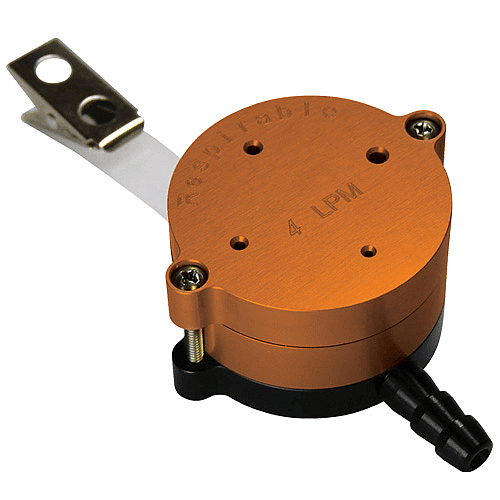

| PPI für lungengängige Stoffe (orange), 4 l/min, Aluminium (benötigt Substrate, Filter und Stützen) | Je | 225-382 | | |

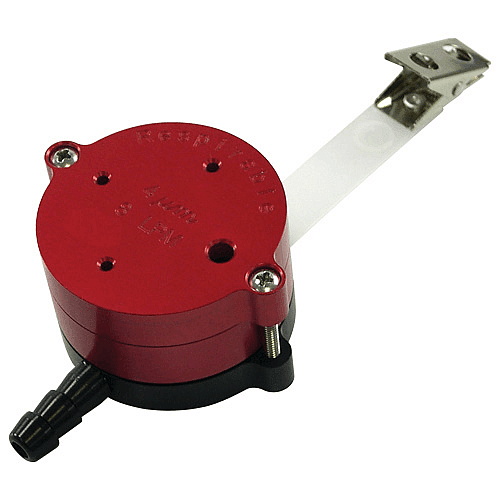

| PPI für lungengängige Stoffe (rot), 8 l/min, Aluminium (benötigt Substrate, Filter und Stützen) | Je | 225-383 | |
| Beschreibung | Packungs-größe | Artikelnummer | ||
|---|---|---|---|---|
| PVC-Filter, 37 mm, 5,0 µm Porengröße | 223-241 | | ||
| MCE-Filter, 37 mm, 0,8 µm Porengröße | 224-89 | | ||
| Stützpads aus Zellulose, 37 mm | 224-912 | |||
| Edelstahlgitter, 37 mm, breite Maschen | 224-905 | | ||
| Impaktionssubstrate, 4 für jede Probe erforderlich. Poröse Kunststoffscheibe, 3/8 Zoll Durchmesser, vorgeölt, gebrauchsfertig, Einweg. Begrenzte Haltbarkeit | 224-12 |
