GFC
Preisgünstige thermische Massendurchflussregler aus Aluminium oder Edelstahl von GFC
Herunterladen

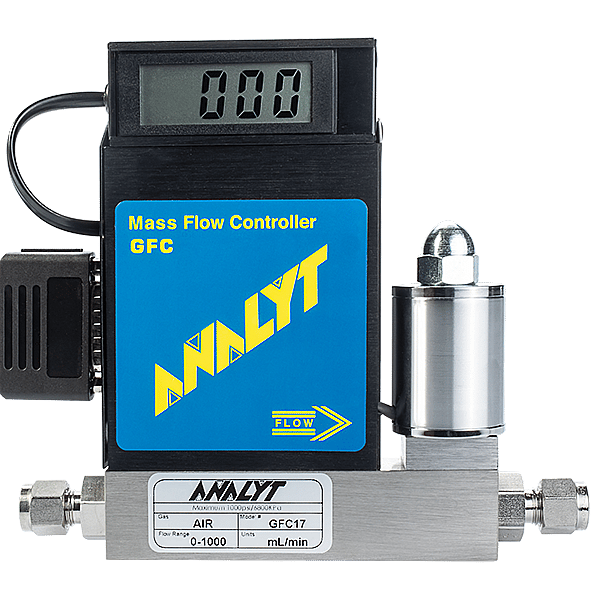

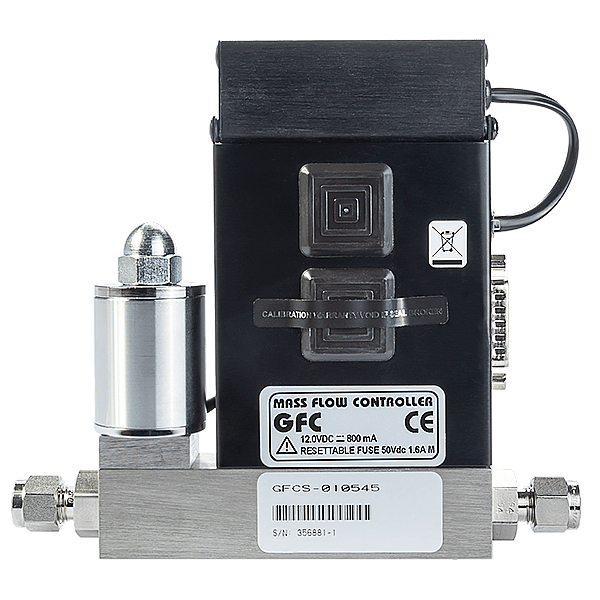

GFCs sind kompakte Massenflussregler, die zur Messung und Regelung von Durchflussraten von Gasen entwickelt wurden. Durch die Verwendung von thermischer Massenflussmessung und elektromagnetischem Ventil bieten diese Regler hohe Genauigkeit und Kosteneffizienz.
Jeder dieser Regler ist mit einem fortschrittlichen „U“-förmigen Röhrensensor in Verbindung mit Durchflusskanälen aus Aluminium und Messing für nicht korrosive Gase oder 316-Edelstahl für korrosive Anwendungen ausgestattet.
Die LCD-Anzeige, die in den oberen Teil des Transducers eingebaut ist, kann um über 90 Grad geneigt werden, um optimalen Lesekomfort zu bieten. Sie ist mit einem Standard-Modularstecker mit dem Transducer verbunden und kann leicht für Fernleseinstallationen entfernt werden. Transducer ohne LCD-Anzeige werden für OEM-Anwendungen angeboten.
GFC-Massenflussregler können für Durchflussbereiche von 10 smL/min bis 1000 sL/min N2 konfiguriert werden. Der Regler kann über 1/4”, 3/8”, 1/2” Klemmverschraubungen und 3/4” FNPT-Anschlüsse mit dem Prozess verbunden werden. Optionale Anschlüsse sind verfügbar. Sie können als Tischgeräte verwendet oder mit Schrauben in der Basis montiert werden.
GFC kann mit einem TIO aufgerüstet werden, um digitale Kommunikation, programmierbare Sollwerte, bis zu 47 verschiedene volumetrische und Massenflusseinheiten und einen Totalisator hinzuzufügen.
| Genauigkeit | GFC 17, 37, 47 : +/- 1,0% des vollen Skalenwerts. GFC 57, 67, 77 : +/- 3% des vollen Skalenwerts, von 0% bis 20% GFC 57, 67, 77 : +/- 1,5% des vollen Skalenwerts, von 20% bis 100% |
| Kalibrierungen | Durchgeführt unter Standardbedingungen (1013 hPa) & (21,11°C). |
| Reproduzierbarkeit | +/- 0,5% des vollen Skalenwerts. |
| Reaktionszeit | GFC 17 : 1 Sekunde bis innerhalb +/- 2% der eingestellten Durchflussrate, über 25% bis 100% des vollen Skalenflusses GFC 37/47 : 2 Sekunden bis innerhalb +/- 2% der eingestellten Durchflussrate, über 25% bis 100% des vollen Skalenflusses GFC 57/67/77 : 5 Sekunden bis innerhalb +/- 2% der eingestellten Durchflussrate, über 25% bis 100% des vollen Skalenflusses |
| Gas temp. & ambient temp. | Gas-Temperatur (0°C bis 50°C). Umgebungstemperatur (-10°C bis 50°C). |
| Ausgangssignale | Linear 0-5 Vdc und 4-20 mA 0-500 Ohm Schleifenwiderstand. Maximales Rauschen +/- 20 mV |
| Gasdruck | GFC 17, 37, 47 : Max. 70 barg. Optimaler Druck 1,7 barg. GFC 57, 67, 77 : Max. 34,5 barg. Optimaler Druck 1,7 barg. |
| Materialien | Eloxiertes Aluminium, Messing und Viton-O-Ringe für Aluminium-Modelle. 316 Edelstahl und Viton-O-Ringe (optional Bruna, EPR oder Kalrez) für Edelstahlmodelle. |
| Anschlüsse | GFC 17: 1/4″ Klemmverschraubungen, Optional: 6 mm, 3/8″ und 1/8″ Klemmverschraubungen oder 1/4″ VCR®. GFC 37: 1/4″ Klemmverschraubungen, Optional: 6 mm und 3/8″ Klemmverschraubungen oder 1/4″ VCR®. GFC 47: 3/8″ Klemmverschraubungen. GFC 57: 3/8″ Klemmverschraubungen. GFC 67: 1/2″ Klemmverschraubungen. GFC 77: 3/4″ Klemmverschraubungen oder FNTP-Anschlüsse. |
| Beschreibung | Artikelnummer | |
|---|---|---|
| Fernanzeige mit 3 Fuß langem Kabel. | 17/R |  |
| Stromversorgung, 230 V/12 Vdc EU (kein Support für analoge Schnittstelle). | PSGFC-12V | |
| Stromversorgung, 230 V/24 Vdc EU (kein Support für analoge Schnittstelle). | PSGFC-24V | |
| Universal- Fußplatte : Ein universeller Tischständer, der häufig mit unseren Durchflussmessern, Controllern oder Rotametern verwendet wird. | 35780 |  |
| Pelicase für maximalen Schutz während des Transports. | 1200-000-110E |  |
