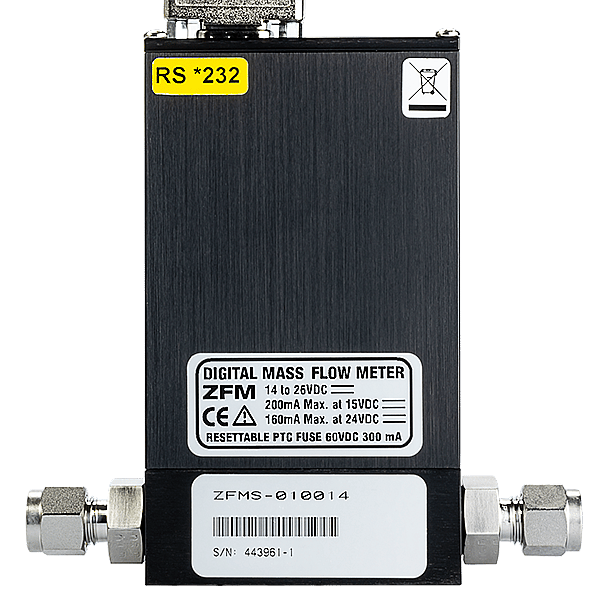

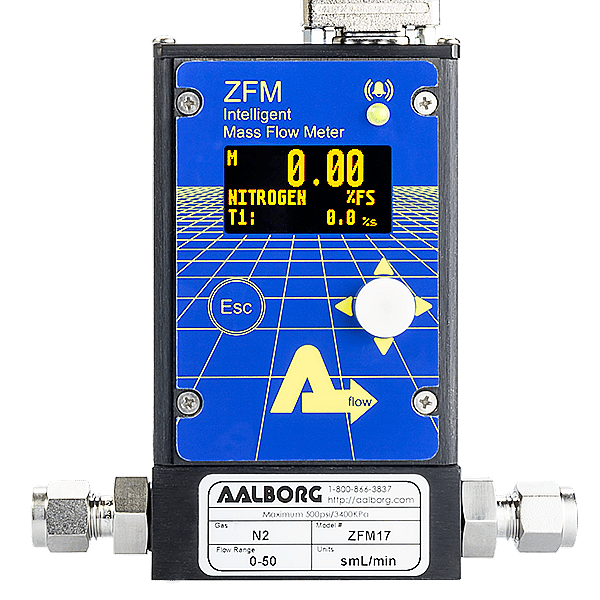

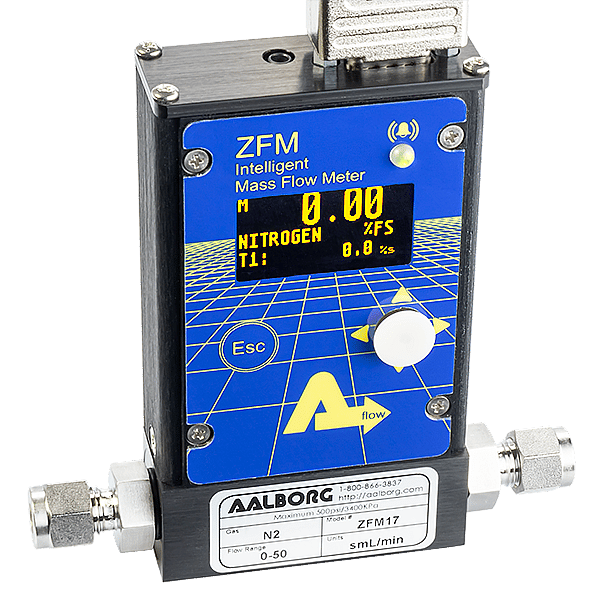

ZFM Digitaler Massendurchflussmesser
Hochpräzise Aluminium- oder Edelstahl-Thermomassendurchflussregler.
Herunterladen
ZFM sind kompakte digitale Massendurchflussmesser, die zur Messung der Durchflussraten von Gasen entwickelt wurden. Durch die Verwendung der Thermomassendurchflussmessung bieten diese Messgeräte Genauigkeit und hohe Kosteneffizienz.
Mit der kostenlosen Software „ZFM Configuration Utility“ kann der Benutzer vor Ort verschiedene Gasarten und Durchflussbereiche auswählen, ohne die Verbindung zu trennen, und das innerhalb weniger Minuten.
Diese Messgeräte erleichtern geringere Eigentumskosten, indem weniger Geräte für mehrere Anwendungen verwendet werden und Kalibrierungskosten eingespart werden.
| Genauigkeit | ±(0,5% RD + 0,2% FS) basierend auf der tatsächlichen Kalibrierung (bei Kalibrierungstemperatur und -druck). |
| Kalibrierungen | Durchgeführt unter Standardbedingungen von 101,4 kPa und 21,1 °C, sofern nicht anders gewünscht oder angegeben. |
| Reproduzierbarkeit | ±0,15% des vollen Skalenwerts. |
| Reaktionszeit | 2 Sekunden bis innerhalb von +/-2% der Durchflussrate, über 25% bis 100% des vollen Skalenwerts. |
| Gas temp. & ambient temp | Gastemperatur und Umgebungstemperatur (0°C bis 50°C). |
| Ausgangssignale | Linear 0-5 Vdc (3000 Ohm Mindestlastimpedanz) Linear 0-10 Vdc (5000 Ohm Mindestlastimpedanz) Linear 4-20 mA (500 Ohm maximaler Schleifenwiderstand) Maximales Rauschen 10 mV Spitze zu Spitze (für 0-5 Vdc Ausgang) |
| Gasdruck | Max. 68,9 bar(g). Optimaler Druck 1,7 bar(g). |
| Materialien | Aluminium-Modelle: Eloxiertes Aluminium, Messing, 316 Edelstahl, Viton®-O-Ringe. Edelstahl-Modelle: 316 Edelstahl, Viton®-O-Ringe. Optionale O-Ring-Materialien: Buna-N®, EPR® (Ethylen-Propylen) oder Kalrez®. |
| Anschlüsse | 1/4″ Kompressionsanschlüsse. Optional: 1/4″, 3/8″, 6 mm Kompressionsanschlüsse oder 1/4″ VCR. |
| Beschreibung | Artikelnummer | |
|---|---|---|
| ZFM-Stromversorgung 230VAC Europa-Stecker, 24Vdc mit DC-Buchsen-Netzteil. | PS-ZFM-230EU-4 | |
| USB zu RS232 Adapter | 35782 |  |
| USB zu RS232 Adapter (8x Ports) | USB-RS232 |  |
| Universal- Fußplatte : Eine universelle Tischplatte, die häufig mit unseren Durchflussmessern, Reglern oder Rotametern verwendet wird. | 35780 |  |
| Pelicase für maximalen Schutz während des Transports | 1200-000-110E |  |
