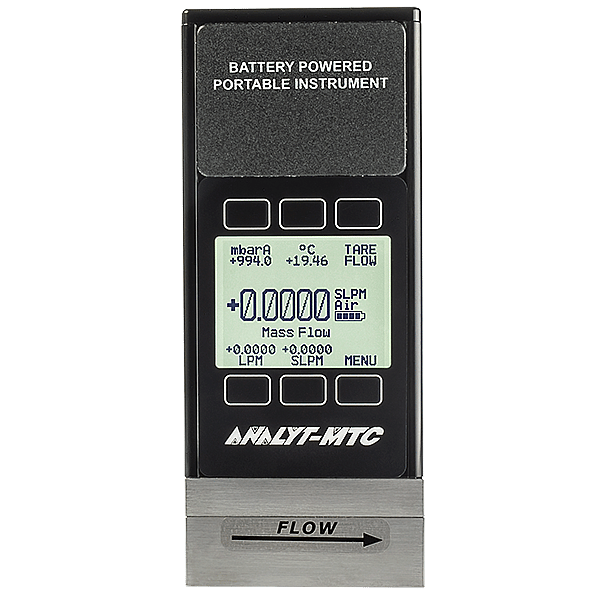

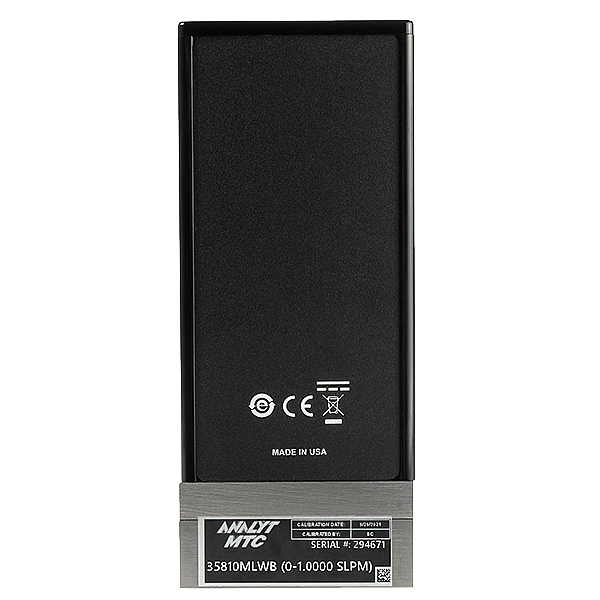

Serie 358 MB Massendurchflussmesser
Batteriebetriebener, laminärer Massendurchflussmesser.
358 Series MB Tragbare Massendurchflussmesser, entwickelt, um Massendurchfluss, Volumenstrom, Gasdruck und Gastemperatur für über 98 Gase und 20 kundenspezifisch definierte Mischungen über einen sehr großen Durchflussbereich von 0,5 smL/min bis 5000 sL/min – 0,01% bis 100% des vollen Skalenbereichs – zu messen. Sie eignen sich ideal für die Prozesskalibrierung, -verifizierung und -validierung unterwegs.
Millisekunden-Antwortzeiten sofort nach dem Einschalten, um Durchfluss-, Druck- und Temperaturanzeigen in Echtzeit in der von Ihnen gewählten technischen Einheit anzuzeigen. Hintergrundbeleuchtete LCD-Anzeige (Optionale TFT-Farbanzeige).
Für den mobilen Einsatz konzipiert, mit einer Batterielaufzeit von bis zu 18 Stunden und Sturzfestigkeit. Ausgestattet mit einem Standard-Micro-USB-Anschluss für Stromversorgung und serielle Kommunikation.
Auch als Niederdruckabfall- oder korrosionsbeständige Option erhältlich.
| Genauigkeit | [0,5 smL/min – 5 smL/min]: ±0,8% RD und ±0,2% FS [10 smL/min – 20 sL/min]: ±0,6% RD oder ±0,1% FS, je nachdem, welcher Wert größer ist [50 sL/min – 5000 sL/min]: ±0,8% RD und ±0,2% FS. |
| Kalibrierungen | Kalibriert unter Standardbedingungen von 101,4 kPa und 21,1 °C, sofern nicht anders gewünscht oder angegeben. |
| Reproduzierbarkeit | ± (0,2% des Messwertes + 0,02% des vollen Skalenbereichs) |
| Sensor-Reaktionszeit | <1 ms |
| Aufwärmzeit des Instruments | < 1 s |
| Betriebstemperatur | -10 bis +60 °C |
| Digital signals options | Seriell über Micro-USB B. |
| Maximaler interner Gasdruck (statisch) | Max 10 bar(g) |
| Maximaler momentaner Differenzdruck | Max 5 bar |
| Materialien | 302/303 Edelstahl, Viton®, Polyamid, Aluminiumoxid, Glas, Gold, Silizium, wärmehärtendes Epoxidharz, wärmehärtender Silikonkautschuk. |
| Anschlüsse | [0,5 smL/min – 50 smL/min] : M5 Innengewinde (10-32 kompatibel) [100 smL/min – 20 sL/min]: 1/8“ NPT-Innengewinde [50 sL/min – 100 sL/min]: 1/4“ NPT-Innengewinde [250 sL/min]: 1/2“ NPT-Innengewinde [500 sL/min – 2000 sL/min]: 3/4“ NPT-Innengewinde [3000 sL/min]: 1 1/4“ NPT-Innengewinde [5000 sL/min]: 2“ NPT-Innengewinde Optionen: Kompression, Dichtfläche, Push-to-Connect, BSPP, SAE oder Swagelok® (einschließlich Rohr, VCO® und VCR®-kompatibel). |
| Beschreibung | Artikelnummer | |
|---|---|---|
| Universal- Fußplatte : Eine universelle Tischplatte, die häufig mit unseren Durchflussmessern, Reglern oder Rotametern verwendet wird. | 35780 |  |
| Pelicase für maximalen Schutz während des Transports | 1200-000-110E |  |
| RS232 Kommunikationskabel : 8-poliger Mini-DIN zu D-SUB 9 (1,8 m / 6 Fuß | 35754 |  |
| RS232 Kommunikationskabel + Massendurchflussschnittstellen-Software, beinhaltet : – Massendurchflussschnittstellen-Software – 8-poliger Mini-DIN zu D-SUB 9 Kommunikationskabel (1,8 m / 6 Fuß) – Micro-USB-Kommunikationskabel (für tragbare Messgeräte) | 31754 | |
| USB zu RS232 Adapter | 35782 |  |
| USB zu RS232 Adapter (8x Ports) | USB-RS232 |  |
Filters
| Beschreibung | Artikelnummer | |
|---|---|---|
| 1/8″ NPT Filter: 20μ Filter + Element 20μ Filterelement (Ersatz; inkl. neuer O-Ringe) | ILF-1/8-20 ILFE20 |  |
| 1/4″ NPT Filters: 40μ filter + element 40μ Filterelement (Ersatz; inkl. neuer O-Ringe) | ILF-1/4-40 ILFE40 | |
| 1/2″ NPT Filters: 40μ filter + element 40μ Filterelement (Ersatz; inkl. neuer O-Ringe) | ILF-1/2-40 ILFE40L | |
| 3/4″ NPT Filters: 40μ filter + element 40μ Filterelement (Ersatz; inkl. neuer O-Ringe) | ILF-3/4-40 ILFE40L | |
Fittings und Adapter
# 10-32 UNC
| Beschreibung | Anschluss 1 Größe | Anschluss 2 Größe | Artikelnummer | |
|---|---|---|---|---|
| Edelstahl Swagelok Rohranschluss, Stecker, 1/8 Zoll Rohr Außendurchmesser x #10-32 Außengewinde | 1/8″ Zoll Rohranschluss | #10-32 UNC | SWA_SS-200-1-0157 |  |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/4 Zoll Rohr Außendurchmesser x #10-32 Außengewinde | 1/4″ Zoll Rohranschluss | #10-32 UNC | SWA_SS-400-1-0256 | |
1/8″ NPT
| Beschreibung | Anschluss 1 Größe | Anschluss 2 Größe | Artikelnummer | |
|---|---|---|---|---|
| Edelstahl Swagelok Rohranschluss, Stecker, 1/8 Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 1/8″ Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-200-1-2 |  |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/4 Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 1/4″ Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-400-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/8 Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 3/8″ Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-600-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/2 Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 1/2″ Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-810-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 3 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-3M0-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 4mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 4 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-4M0-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 6mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 6 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-6M0-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 8mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 8 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-8M0-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 12mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 12 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-12M0-1-2 | |
1/4″ NPT
| Beschreibung | Anschluss 1 Größe | Anschluss 2 Größe | Artikelnummer | |
|---|---|---|---|---|
| Edelstahl Swagelok Rohranschluss, Stecker, 1/8 Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 1/8″ Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-200-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/4 Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 1/4″ Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-400-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/8 Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 3/8″ Zoll Rohranschlussube | 1/4 Zoll Außengewinde NPT | SWA_SS-600-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/2 Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 1/2″ Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-810-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 3 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-3M0-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 4mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 4 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-4M0-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 6mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 6 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-6M0-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 8mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 8 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-8M0-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 12mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 12 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-12M0-1-4 | |
1/2″ NPT
| Beschreibung | Anschluss 1 Größe | Anschluss 2 Größe | Artikelnummer | |
|---|---|---|---|---|
| Edelstahl Swagelok Rohranschluss, Stecker, 1/8 Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 1/8″ Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-200-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/4 Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 1/4″ Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-400-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/8 Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 3/8″ Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-600-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/2 Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 1/2″ Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-810-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/4 Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 3/4″ Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-1210-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 6mm Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 6 mm Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-6M0-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 8mm Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 8 mm Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-8M0-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 12mm Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 12 mm Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-12M0-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 16mm Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 16 mm Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-16M0-1-8 | |
3/4″ NPT
| Beschreibung | Anschluss 1 Größe | Anschluss 2 Größe | Artikelnummer | |
|---|---|---|---|---|
| Edelstahl Swagelok Rohranschluss, Stecker, 1/4 Zoll Rohr-Außendurchmesser x 3/4 Zoll Außengewinde NPT | 1/4″ Zoll Rohranschluss | 3/4 Zoll Außengewinde NPT | SWA_SS-400-1-12 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/8 Zoll Rohr-Außendurchmesser x 3/4 Zoll Außengewinde NPT | 3/8″ Zoll Rohranschluss | 3/4 Zoll Außengewinde NPT | SWA_SS-600-1-12 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/2 Zoll Rohr-Außendurchmesser x 3/4 Zoll Außengewinde NPT | 1/2″ Zoll Rohranschluss | 3/4 Zoll Außengewinde NPT | SWA_SS-810-1-12 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/4 Zoll Rohr-Außendurchmesser x 3/4 Zoll Außengewinde NPT | 3/4″ Zoll Rohranschluss | 3/4 Zoll Außengewinde NPT | SWA_SS-1210-1-12 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 12mm Zoll Rohr-Außendurchmesser x 3/4 Zoll Außengewinde NPT | 12 mm Zoll Rohranschluss | 3/4 Zoll Außengewinde NPT | SWA_SS-12M0-1-12 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 16mm Zoll Rohr-Außendurchmesser x 3/4 Zoll Außengewinde NPT | 16 mm Zoll Rohranschluss | 3/4 Zoll Außengewinde NPT | SWA_SS-16M0-1-12 | |
