Serie 358 M Massendurchflussmesser
Hochpräziser laminarer Multiparameter-Massendurchflussmesser.
358 Series M Massendurchflussmesser, die entwickelt wurden, um Massendurchfluss, Volumenstrom, Gasdruck und Gastemperatur für über 98 Gase und 20 kundenspezifisch definierte Mischungen über einen sehr großen Durchflussbereich von 0,5 smL/min bis 5000 sL/min – 0,01% bis 100% des vollen Skalenbereichs – zu messen.

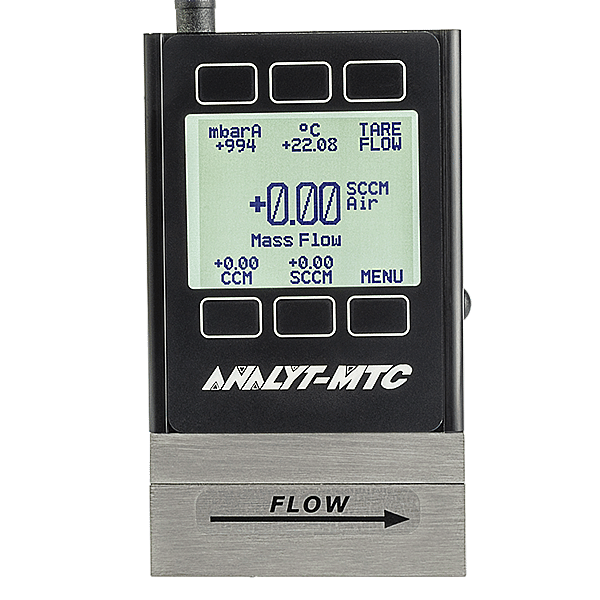

Millisekunden-Antwortzeiten sofort nach dem Einschalten, um Durchfluss-, Druck- und Temperaturanzeigen in Echtzeit in der von Ihnen gewählten technischen Einheit anzuzeigen. Hintergrundbeleuchtete LCD-Anzeige (Optionale TFT-Farbanzeige)
Individuell angepasste Prozessanschlüsse und elektrische Anschlüsse sowie Ihre Wahl von EtherNet/IP, EtherCAT, DeviceNet, Profibus, Modbus (RTU und TCP/IP) oder serieller Kommunikation zur einfachen Integration in Ihren industriellen Prozess.
Auch als Niederdruckabfall- oder korrosionsbeständige Option erhältlich.
| Genauigkeit | [0,5 smL/min – 5 smL/min] : ±0.8% RD und ±0.2% FS [10 smL/min – 20 sL/min] : ±0.6% RD oder ±0.1% FS whichever is greater [50 sL/min – 5000 sL/min] : ±0.8% RD und ±0.2% FS |
| Kalibrierungen | Kalibriert unter Standardbedingungen von 101,4 kPa und 21,1 °C, sofern nicht anders gewünscht oder angegeben. |
| Reproduzierbarkeit | ± (0,2% des Messwertes + 0,02% des vollen Skalenbereichs) |
| Sensor-Reaktionszeit | <1 ms |
| Aufwärmzeit des Instruments | < 1 s |
| Betriebstemperatur | -10 bis +60 °C |
| Optionen für analoge Signale | 4–20 mA, 0–5 VDC, 1–5 VDC, 0–10 VDC |
| Optionen für digitale Signale | RS-232 seriell als Standard, RS-485 seriell, Modbus RTU (über RS-232 oder RS-485), Modbus TCP/IP, DeviceNet, EtherCAT, EtherNet/IP, Profibus, ProfiNet. |

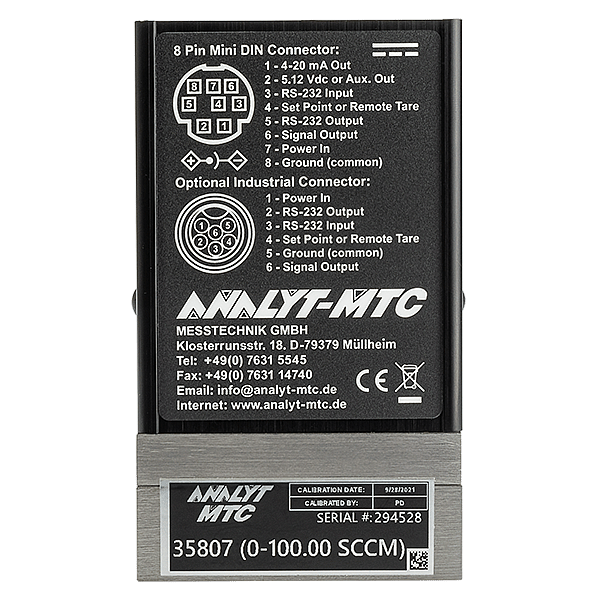

| Elektrische Anschlussoptionen | 8-poliger Mini-DIN (Standard), 6-polige Verriegelung, 8-poliger M12, DB-9, DB-15 |
| Maximaler interner Gasdruck (statisch) | Max 10 bar(g) |
| Maximaler momentaner Differenzdruck | Max 5 bar |
| Materialien | 302, 303, 304 und 316L Edelstahl; FKM, Aluminiumoxid-Keramik, Glas, Gold, wärmehärtendes Epoxidharz, wärmehärtender Silikonkautschuk, Polyamid, Silizium. |
| Anschlüsse | [0,5 smL/min – 50 smL/min] : M5 Innengewinde (10-32 kompatibel) [100 smL/min – 20 sL/min]: 1/8“ NPT-Innengewinde [50 sL/min – 100 sL/min]: 1/4“ NPT-Innengewinde [250 sL/min]: 1/2“ NPT-Innengewinde [500 sL/min – 2000 sL/min]: 3/4“ NPT-Innengewinde [3000 sL/min]: 1 1/4“ NPT-Innengewinde [5000 sL/min]: 2“ NPT-Innengewinde Optionen: Kompression, Dichtfläche, Push-to-Connect, BSPP, SAE oder Swagelok® (einschließlich Rohr, VCO® und VCR®-kompatibel). |
| Beschreibung | Artikelnummer | |
|---|---|---|
| Universal- Fußplatte : Eine universelle Tischplatte, die häufig mit unseren Durchflussmessern, Reglern oder Rotametern verwendet wird. | 35780 |  |
| Pelicase für maximalen Schutz während des Transports | 1200-000-110E |  |
| RS232 Kommunikationskabel : 8-poliger Mini-DIN zu D-SUB 9 (1,8 m / 6 Fuß | 35754 |  |
| RS232 Kommunikationskabel + Massendurchflussschnittstellen-Software, beinhaltet : – Massendurchflussschnittstellen-Software – 8-poliger Mini-DIN zu D-SUB 9 Kommunikationskabel (1,8 m / 6 Fuß) – Micro-USB-Kommunikationskabel (für tragbare Messgeräte) | 31754 | |
| USB zu RS232 Adapter | 35782 |  |
| USB zu RS232 Adapter (8x Ports) | USB-RS232 |  |
Filters
| Beschreibung | Artikelnummer | |
|---|---|---|
| 1/8″ NPT Filter: 20μ Filter + Element 20μ Filterelement (Ersatz; inkl. neuer O-Ringe) | ILF-1/8-20 ILFE20 |  |
| 1/4″ NPT Filters: 40μ filter + element 40μ Filterelement (Ersatz; inkl. neuer O-Ringe) | ILF-1/4-40 ILFE40 | |
| 1/2″ NPT Filters: 40μ filter + element 40μ Filterelement (Ersatz; inkl. neuer O-Ringe) | ILF-1/2-40 ILFE40L | |
| 3/4″ NPT Filters: 40μ filter + element 40μ Filterelement (Ersatz; inkl. neuer O-Ringe) | ILF-3/4-40 ILFE40L | |
Fittings und Adapter
# 10-32 UNC
| Beschreibung | Anschluss 1 Größe | Anschluss 2 Größe | Artikelnummer | |
|---|---|---|---|---|
| Edelstahl Swagelok Rohranschluss, Stecker, 1/8 Zoll Rohr Außendurchmesser x #10-32 Außengewinde | 1/8″ Zoll Rohranschluss | #10-32 UNC | SWA_SS-200-1-0157 |  |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/4 Zoll Rohr Außendurchmesser x #10-32 Außengewinde | 1/4″ Zoll Rohranschluss | #10-32 UNC | SWA_SS-400-1-0256 | |
1/8″ NPT
| Beschreibung | Anschluss 1 Größe | Anschluss 2 Größe | Artikelnummer | |
|---|---|---|---|---|
| Edelstahl Swagelok Rohranschluss, Stecker, 1/8 Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 1/8″ Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-200-1-2 |  |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/4 Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 1/4″ Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-400-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/8 Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 3/8″ Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-600-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/2 Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 1/2″ Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-810-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 3 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-3M0-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 4mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 4 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-4M0-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 6mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 6 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-6M0-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 8mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 8 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-8M0-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 12mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 12 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-12M0-1-2 | |
1/4″ NPT
| Beschreibung | Anschluss 1 Größe | Anschluss 2 Größe | Artikelnummer | |
|---|---|---|---|---|
| Edelstahl Swagelok Rohranschluss, Stecker, 1/8 Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 1/8″ Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-200-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/4 Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 1/4″ Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-400-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/8 Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 3/8″ Zoll Rohranschlussube | 1/4 Zoll Außengewinde NPT | SWA_SS-600-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/2 Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 1/2″ Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-810-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 3 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-3M0-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 4mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 4 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-4M0-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 6mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 6 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-6M0-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 8mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 8 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-8M0-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 12mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 12 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-12M0-1-4 | |
1/2″ NPT
| Beschreibung | Anschluss 1 Größe | Anschluss 2 Größe | Artikelnummer | |
|---|---|---|---|---|
| Edelstahl Swagelok Rohranschluss, Stecker, 1/8 Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 1/8″ Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-200-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/4 Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 1/4″ Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-400-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/8 Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 3/8″ Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-600-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/2 Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 1/2″ Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-810-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/4 Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 3/4″ Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-1210-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 6mm Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 6 mm Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-6M0-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 8mm Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 8 mm Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-8M0-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 12mm Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 12 mm Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-12M0-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 16mm Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 16 mm Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-16M0-1-8 | |
3/4″ NPT
| Beschreibung | Anschluss 1 Größe | Anschluss 2 Größe | Artikelnummer | |
|---|---|---|---|---|
| Edelstahl Swagelok Rohranschluss, Stecker, 1/4 Zoll Rohr-Außendurchmesser x 3/4 Zoll Außengewinde NPT | 1/4″ Zoll Rohranschluss | 3/4 Zoll Außengewinde NPT | SWA_SS-400-1-12 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/8 Zoll Rohr-Außendurchmesser x 3/4 Zoll Außengewinde NPT | 3/8″ Zoll Rohranschluss | 3/4 Zoll Außengewinde NPT | SWA_SS-600-1-12 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/2 Zoll Rohr-Außendurchmesser x 3/4 Zoll Außengewinde NPT | 1/2″ Zoll Rohranschluss | 3/4 Zoll Außengewinde NPT | SWA_SS-810-1-12 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/4 Zoll Rohr-Außendurchmesser x 3/4 Zoll Außengewinde NPT | 3/4″ Zoll Rohranschluss | 3/4 Zoll Außengewinde NPT | SWA_SS-1210-1-12 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 12mm Zoll Rohr-Außendurchmesser x 3/4 Zoll Außengewinde NPT | 12 mm Zoll Rohranschluss | 3/4 Zoll Außengewinde NPT | SWA_SS-12M0-1-12 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 16mm Zoll Rohr-Außendurchmesser x 3/4 Zoll Außengewinde NPT | 16 mm Zoll Rohranschluss | 3/4 Zoll Außengewinde NPT | SWA_SS-16M0-1-12 | |
