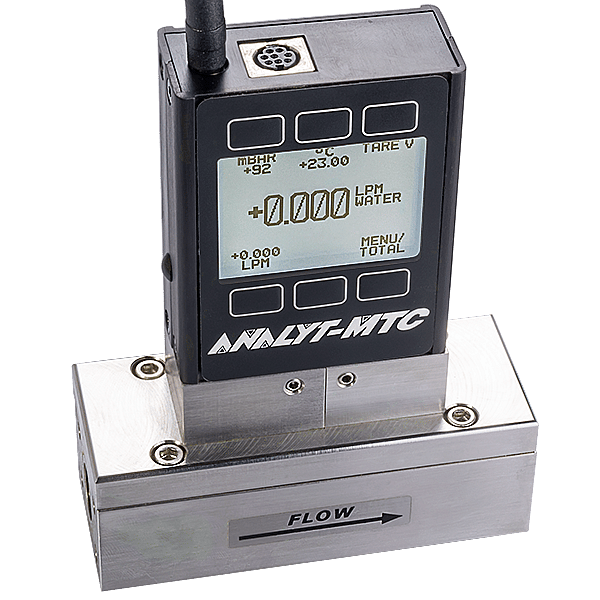

Serie 358 L Flüssigkeitsdurchflussmesser
Laminarer Mehrparameter-Flüssigkeitsdurchflussmesser.
Herunterladen
358 Serie L Flüssigkeitsdurchflussmesser sind entwickelt, um das Volumen, den Flüssigkeitsdruck und die Flüssigkeitstemperatur über einen Durchflussbereich von 0,5 mL/min bis 10 L/min von 2 % bis 100 % des vollen Maßstabs zu messen.
Antwortzeiten im Millisekundenbereich sofort nach dem Einschalten, um Durchfluss-, Druck- und Temperaturwerte in Echtzeit in der von Ihnen gewählten Maßeinheit anzuzeigen. Hinterleuchtetes LCD-Display (optionales TFT-Farbdisplay)
Kundenspezifische Prozessanschlüsse und elektrische Steckverbinder sowie Ihre Wahl von EtherNet/IP, EtherCAT, DeviceNet, Profibus, Profinet, Modbus (RTU und TCP/IP) oder seriellen Kommunikationsmöglichkeiten für eine einfache Integration in Ihre industrielle Prozesssteuerung.
Auch in tragbarer Batterieversions- oder korrosionsbeständiger Option erhältlich.
| Genauigkeit | ± 2 % des vollen Maßstabs |
| Wiederholbarkeit | ± 0,2 % des vollen Maßstabs |
| Sensorreaktionszeit | <1 ms |
| Aufwärmzeit des Instruments | < 1 s |
| Betriebstemperatur | -10 bis +60 °C |
| Analoge Signaloptionen | 4–20 mA, 0–5 VDC, 1–5 VDC, 0–10 VDC |
| Digitale Signaloptionen | Standardmäßig RS-232 Seriell, RS-485 Seriell, Modbus RTU (über RS-232 oder RS-485 seriell), Modbus TCP/IP, DeviceNet, EtherCAT, EtherNet/IP, PROFIBUS, ProfiNet. Tragbare Geräte (LB-Serie): RS-232 über Micro-USB Typ B |
| Optionen für elektrische Anschlüsse | 8-poliger Mini-DIN (Standard), 6-poliger Verriegelung, 8-poliger M12, DB-9, DB-15 Tragbare Geräte (LB-Serie): Stromversorgung über Micro-USB Typ B |
| Maximaler Innendruck (statisch) | Max 6,9 bar(g) |
| Maximaler momentaner Differenzdruck | Max 5 bar |
| Materialien | 302, 303, 304 und 316L Edelstahl; FKM (Viton) |
| Anschlüsse | [0,5 mL/min – 1 mL/min] : M5 Innengewinde (10-32 kompatibel) [2 mL/min – 1 L/min] : 1/8″ NPT Innengewinde [2 L/min – 10 L/min] : 1/4″ NPT Innengewinde Optionen : Kompression, Flachdichtung, Push-to-Connect, BSPP, SAE oder Swagelok® (einschließlich Rohr, VCO® und VCR®-kompatibel). |
| Beschreibung | Artikelnummer | |
|---|---|---|
| Universal Fußplatte: Eine universelle Tischplatte, die häufig mit unseren Durchflussmessern, Reglern oder Rotametern verwendet wird. | 35780 |  |
| Pelicase für maximalen Schutz während des Transports | 1200-000-110E |  |
| RS232 Kommunikationskabel : 8-poliger Mini-DIN zu D-SUB 9 (1,8 m / 6 Fuß | 35754 |  |
| RS232 Kommunikationskabel + Massendurchflussschnittstellen-Software, beinhaltet : – Massendurchflussschnittstellen-Software – 8-poliger Mini-DIN zu D-SUB 9 Kommunikationskabel (1,8 m / 6 Fuß) – Micro-USB-Kommunikationskabel (für tragbare Messgeräte) | 31754 | |
| USB zu RS232 Adapter | 35782 |  |
| USB zu RS232 Adapter (8x Ports) | USB-RS232 |  |
Fittings und Adapter
# 10-32 UNC
| Beschreibung | Anschluss 1 Größe | Anschluss 2 Größe | Artikelnummer | |
|---|---|---|---|---|
| Edelstahl Swagelok Rohranschluss, Stecker, 1/8 Zoll Rohr Außendurchmesser x #10-32 Außengewinde | 1/8″ Zoll Rohranschluss | #10-32 UNC | SWA_SS-200-1-0157 |  |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/4 Zoll Rohr Außendurchmesser x #10-32 Außengewinde | 1/4″ Zoll Rohranschluss | #10-32 UNC | SWA_SS-400-1-0256 | |
1/8″ NPT
| Beschreibung | Anschluss 1 Größe | Anschluss 2 Größe | Artikelnummer | |
|---|---|---|---|---|
| Edelstahl Swagelok Rohranschluss, Stecker, 1/8 Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 1/8″ Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-200-1-2 |  |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/4 Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 1/4″ Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-400-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/8 Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 3/8″ Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-600-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/2 Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 1/2″ Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-810-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 3 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-3M0-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 4mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 4 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-4M0-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 6mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 6 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-6M0-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 8mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 8 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-8M0-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 12mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 12 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-12M0-1-2 | |
1/4″ NPT
| Beschreibung | Anschluss 1 Größe | Anschluss 2 Größe | Artikelnummer | |
|---|---|---|---|---|
| Edelstahl Swagelok Rohranschluss, Stecker, 1/8 Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 1/8″ Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-200-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/4 Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 1/4″ Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-400-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/8 Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 3/8″ Zoll Rohranschlussube | 1/4 Zoll Außengewinde NPT | SWA_SS-600-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/2 Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 1/2″ Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-810-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 3 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-3M0-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 4mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 4 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-4M0-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 6mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 6 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-6M0-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 8mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 8 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-8M0-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 12mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 12 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-12M0-1-4 | |
