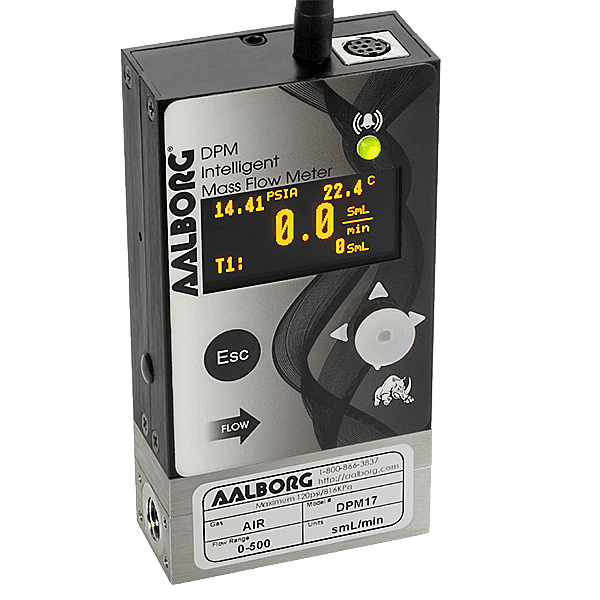

DPM Massendurchflussmesser
Präziser digitaler Massendurchflussmesser mit Mehrgasfunktionalität, Temperatur und Druck.
Herunterladen
DPM-Serie digitale Mehrparameter-Massendurchflussmesser bieten präzise Messungen von Massen- und Volumenstromraten, Drücken und Temperaturen von Prozessgasen.
Diese Massendurchflussmesser verfügen über eine Mehrparameter-Mehrgas-Funktionalität, die es den Benutzern vor Ort ermöglicht, bis zu 30 verschiedene Gase über die optionale OLED/Joystick-Schnittstelle oder aus der Ferne über die RS232/RS485-Schnittstelle oder die optionale Modbus RTU-Schnittstelle auszuwählen.
Sie unterstützen zwei programmierbare Durchflusstotalisatoren, Niedrig-, Hoch- oder Bereichsdurchfluss-, Temperatur- und Druckalarme, automatische Nullpunktanpassung (aktiviert über die lokale oder Kommunikationsschnittstelle), programmierbares SSR-Relais, programmierbare 0-5 Vdc, 0-10 Vdc oder 4-20 mA Analogausgänge, benutzerprogrammierbaren Impulsausgang (über SSR) und umfassende Selbstdiagnosefunktionen.
Mit einer Standardgenauigkeit von ± (0,5% RD + 0,2% FS), einem Drehzahlverhältnis von 200:1 und einer Ansprechzeit von 10-20 ms werden diese Durchflussmesser in einer Vielzahl von Industrien eingesetzt: wissenschaftliche und analytische Anwendungen, Bioreaktoren und Oberflächenablagerungen, Gasprobenahme, Fertigungs- und Metrologieaktivitäten.
Auch als Niederdruckabfall-Version erhältlich.
| Genauigkeit | ±(0,5 % RD + 0,2 % FS) bei Kalibrationstemperatur und -druck. |
| Kalibrierungen | Durchgeführt unter Standardbedingungen von 101,4 kPa und 21,11 °C, sofern nicht anders gewünscht oder angegeben. |
| Reproduzierbarkeit | ±0,15 % des vollen Skalenwerts. |
| Reaktionszeit | Standard 10 ms (vom Benutzer einstellbar) |
| Aufwärmzeit des Instruments | < 5 Sekunden |
| Betriebstemperatur | -10 bis +60 °C |
| Ausgangssignale | Linear 0-5 Vdc (3000 Ohm Mindestlastimpedanz) Linear 0-10 Vdc (5000 Ohm Mindestlastimpedanz) Linear 4-20 mA (500 Ohm maximale Schleifenwiderstand) Maximale Rauschspannung 10 mV Spitze zu Spitze (für 0-5/0-10 Vdc Ausgang) |
| Maximaler interner Gasdruck (statisch) | Max 8,3 bar(g) für DPM07 / 17 / 37 / 47 / 57 / 67 / 77 Max 3,4 bar(g) für DPM04 / 14 / 24 / 34 / 44 / 54 (Niederdruckabfall) |
| Maximaler momentaner Differenzdruck | Max 830 mbar für DPM07 / 17 / 37 / 47 / 57 / 67 / 77 Max 670 mbar für DPM04 / 14 / 24 / 34 / 44 / 54 (Niederdruckabfall) |
| Materialien | 316 Edelstahl, 416 Edelstahl, hochtemperaturbeständiges Polyamid, Aluminiumoxidkeramik, Epoxidharz, Silikon, Glas, Gold. Viton®-O-Ringe. |
| Anschlüsse | [DPM07 / 04] : 10-32 Innengewinde [DPM17 / 14] : 1/8″ FNPT [DPM37 / 47 / 24 / 34] : 1/4″ FNPT [DPM57 / 44] : 1/2″ FNPT [DPM67 / 54] : 3/4″ FNPT [DPM77] : 3/4″ FNPT |
| Beschreibung | Artikelnummer | |
|---|---|---|
| Universal- Fußplatte : Eine universelle Tischplatte, die häufig mit unseren Durchflussmessern, Reglern oder Rotametern verwendet wird. | 35780 |  |
| Pelicase für maximalen Schutz während des Transports | 1200-000-110E |  |
| USB zu RS232 Adapter | 35782 |  |
| USB zu RS232 Adapter (8x Ports) | USB-RS232 |  |
Filters
| Beschreibung | Artikelnummer | |
|---|---|---|
| 1/8″ NPT Filter: 20μ Filter + Element 20μ Filterelement (Ersatz; inkl. neuer O-Ringe) | ILF-1/8-20 ILFE20 |  |
| 1/4″ NPT Filters: 40μ filter + element 40μ Filterelement (Ersatz; inkl. neuer O-Ringe) | ILF-1/4-40 ILFE40 | |
| 1/2″ NPT Filters: 40μ filter + element 40μ Filterelement (Ersatz; inkl. neuer O-Ringe) | ILF-1/2-40 ILFE40L | |
| 3/4″ NPT Filters: 40μ filter + element 40μ Filterelement (Ersatz; inkl. neuer O-Ringe) | ILF-3/4-40 ILFE40L | |
Fittings und Adapter
# 10-32 UNC
| Beschreibung | Anschluss 1 Größe | Anschluss 2 Größe | Artikelnummer | |
|---|---|---|---|---|
| Edelstahl Swagelok Rohranschluss, Stecker, 1/8 Zoll Rohr Außendurchmesser x #10-32 Außengewinde | 1/8″ Zoll Rohranschluss | #10-32 UNC | SWA_SS-200-1-0157 |  |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/4 Zoll Rohr Außendurchmesser x #10-32 Außengewinde | 1/4″ Zoll Rohranschluss | #10-32 UNC | SWA_SS-400-1-0256 | |
1/8″ NPT
| Beschreibung | Anschluss 1 Größe | Anschluss 2 Größe | Artikelnummer | |
|---|---|---|---|---|
| Edelstahl Swagelok Rohranschluss, Stecker, 1/8 Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 1/8″ Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-200-1-2 |  |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/4 Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 1/4″ Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-400-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/8 Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 3/8″ Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-600-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/2 Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 1/2″ Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-810-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 3 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-3M0-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 4mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 4 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-4M0-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 6mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 6 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-6M0-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 8mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 8 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT | SWA_SS-8M0-1-2 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 12mm Zoll Rohr-Außendurchmesser x 1/8 Zoll Außengewinde NPT | 12 mm Zoll Rohranschluss | 1/8 Zoll Außengewinde NPT/8″ Male NPT | SWA_SS-12M0-1-2 | |
1/4″ NPT
| Beschreibung | Anschluss 1 Größe | Anschluss 2 Größe | Artikelnummer | |
|---|---|---|---|---|
| Edelstahl Swagelok Rohranschluss, Stecker, 1/8 Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 1/8″ Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-200-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/4 Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 1/4″ Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-400-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/8 Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 3/8″ Zoll Rohranschlussube | 1/4 Zoll Außengewinde NPT | SWA_SS-600-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/2 Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 1/2″ Zoll Rohranschluss | 1/4 Zoll Außengewinde NPTle NPT | SWA_SS-810-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 3 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-3M0-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 4mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 4 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT Male NPT | SWA_SS-4M0-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 8mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 6 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPTale NPT | SWA_SS-6M0-1-4 | |
| Stainless Steel Swagelok Tube Fitting, Male Connector, 8 mm Tube OD x 1/4 in. Male NPT | 8 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-8M0-1-4 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 12mm Zoll Rohr-Außendurchmesser x 1/4 Zoll Außengewinde NPT | 12 mm Zoll Rohranschluss | 1/4 Zoll Außengewinde NPT | SWA_SS-12M0-1-4 | |
1/2″ NPT
| Beschreibung | Anschluss 1 Größe | Anschluss 2 Größe | Artikelnummer | |
|---|---|---|---|---|
| Edelstahl Swagelok Rohranschluss, Stecker, 1/8 Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 1/8″ Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-200-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/4 Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 1/4″ Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-400-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/8 Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 3/8″ Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-600-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/2 Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 1/2″ Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-810-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/4 Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 3/4″ Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-1210-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 6mm Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 6 mm Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-6M0-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 8mm Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 8 mm Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-8M0-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 12mm Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 12 mm Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-12M0-1-8 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 16mm Zoll Rohr-Außendurchmesser x 1/2 Zoll Außengewinde NPT | 16 mm Zoll Rohranschluss | 1/2 Zoll Außengewinde NPT | SWA_SS-16M0-1-8 | |
3/4″ NPT
| Beschreibung | Anschluss 1 Größe | Anschluss 2 Größe | Artikelnummer | |
|---|---|---|---|---|
| Edelstahl Swagelok Rohranschluss, Stecker, 1/4 Zoll Rohr-Außendurchmesser x 3/4 Zoll Außengewinde NPT | 1/4″ Zoll Rohranschluss | 3/4 Zoll Außengewinde NPT | SWA_SS-400-1-12 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/8 Zoll Rohr-Außendurchmesser x 3/4 Zoll Außengewinde NPT | 3/8″ Zoll Rohranschluss | 3/4 Zoll Außengewinde NPT | SWA_SS-600-1-12 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 1/2 Zoll Rohr-Außendurchmesser x 3/4 Zoll Außengewinde NPT | 1/2″ Zoll Rohranschluss | 3/4 Zoll Außengewinde NPT | SWA_SS-810-1-12 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 3/4 Zoll Rohr-Außendurchmesser x 3/4 Zoll Außengewinde NPT | 3/4″ Zoll Rohranschluss | 3/4 Zoll Außengewinde NPT | SWA_SS-1210-1-12 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 12mm Zoll Rohr-Außendurchmesser x 3/4 Zoll Außengewinde NPT | 12 mm Zoll Rohranschluss | 3/4 Zoll Außengewinde NPT | SWA_SS-12M0-1-12 | |
| Edelstahl Swagelok Rohranschluss, Stecker, 16mm Zoll Rohr-Außendurchmesser x 3/4 Zoll Außengewinde NPT | 16 mm Zoll Rohranschluss | 3/4 Zoll Außengewinde NPT | SWA_SS-16M0-1-12 | |
